| Цена в РФ (рубли) | 7 800 000 |
| Цена в Китае (юани) | 867 000 |
| Мощность двигателя | 375 л.с. |
| Тип двигателя (производитель, модель) | WEICHAI WP12.375E50 Евро V |
| Грузоподъемность | 41 000 кг |
| Коробка передач | Механическая, 12-ти ступенчатая Fast Fuller |
| Колесная формула | 8х4 |
| Объём кузова | 35 м³ |
| Емкость бака | 500 л |
| Расход топлива | 38 л/100 км |
Технические характеристики Shacman F3000 8×4 SX3318DT366
| Сцепление | |
| Тип | Фрикционное, сухое однодисковое с диафрагменной пружиной |
| Привод | Гидравлический с пневмоусилителем |
| Диаметр накладок, мм | 430 |
| Весовые характеристики самосвала | |
| Снаряженная масса, кг | 19 500 |
| Распределение полной массы по осям | |
| на переднюю ось, кг | 7 500 (MAN) |
| на заднюю ось, кг | 16 000 х 2 (MAN) |
| Двигатель | |
| Производитель | WEICHAI |
| Модель | WP12.375E50 |
| Экологический стандарт | Евро V |
| Расположение | Продольно, спереди |
| Количество цилиндров / расположение | 6 / Рядное |
| Мощность, кВт / л.с. (об./мин.) | 275 / 375 л.с. (2200) |
| Рабочий объем, л | 11,596 |
| Средний расход топлива, л / 100 км | 38 |
| Топливный насос внутреннего давления | Bosch |
| Прочее | Система селективной каталитической очистки (SCR) |
| Кабина | |
| Модель | MAN F3000 D’long |
| Тип | Утепленная, усиленная отопительная система, цельнометаллическая, откидывающаяся вперед |
| Количество спальных мест | Одно |
| Подвеска | Гидравлическая 4-х точечная |
| Расположение | Над двигателем |
| Система вентиляции | Климат-контроль |
| Коробка передач | |
| Марка | Fast Fuller |
| Модель | 12JS180TA |
| Тип | Механическая, 12-ти ступенчатая |
| Количество передач | 12 передних и 2 задние |
| Шины | |
| Марка | Triangle / LingLong |
| Тип | Радиальные, бескамерные |
| Радиус | 315/80R22.5, двускатная ошиновка |
| Количество | 13 шт |
| Кузов | |
| Марка | CIMC |
| Толщина днища, мм | 8 |
| Толщина боковой стенки, мм | 4 |
| Подогрев от выхлопных газов | Дно и борта кузова |
| Система подъема | Гидросистема HYVA |
| Размеры | |
| Размеры самосвала (Д х Ш х В), мм | 10350 х 2490 х 3450 |
| Размеры платформы (Д х Ш х В), мм | 7600 х 2300 х 1500 + 500 |
| База, мм | 1800 + 3575 + 1400 |
| Передняя колея колес, мм | 2030 |
| Задняя колея колес, мм | 1860 |
| Тормозная система | |
| Рабочая | Пневматическая двухконтурная, раздельная, с тормозными механизмами барабанного типа |
| Стояночная | Пружинная энергоаккумуляторная |
| Запасная | Стояночная тормозная система |
| Вспомогательная | Моторный тормоз-замедлитель |
| ABS | WABCO |
| Мосты | |
| Передняя ось, Т | 7,5 (MAN) |
| Тормозная система | Тормозные барабаны |
| Задняя ось, Т | 16 х 2 (MAN) |
|
Главная передача
|
Двойная, разнесенная |
| Блокировки | Двухступенчатый замедлитель с блокировкой межосевого и межколесного дифференциала |
| Передаточное число | 5.26 |
| Подвеска | |
| Передняя | Зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами |
| Задняя | Рессорная, зависимая, с реактивными штангами, колесные редукторы с межколесным и межосевым дифференциалом |
| Электрооборудование | |
| Генератор переменного тока, В / кВт, А | 28 / 2.2, 80 |
| Аккумулятор, Ач | 180, для эксплуатации в условиях низкой температуры |
| Стартер, В / кВт | 24 / 6.2 |
| Рулевое управление | |
| Тип | Рулевой механизм реечный с гидроусилителем ZF8098 / Shashi Jiulong |
Инструкция по эксплуатации
- Руководство по эксплуатации SHACMAN F2000 : F3000 Евро-V
- Инструкция по эксплуатации самосвальных установок
Техническая документация
- ОТТС Shacman SX3318
- ABS Wabco функции и диагностика
- ABS Wabco. Электрическая схема
- WP12 Альбом технических эскизов
- Лист товарной продукции WEICHAI MOTOR
- Shacman X3000 H3000 M3000 F3000 F2000. Запчасти для кабин и мостов. Сравнительное описание
- Руководство по ремонту неприводных мостов HanDe
- КПП FAST GEAR Описание и инструкция по эксплуатации
- SHACMAN F3000 Евро 4 Евро 5. Электрическая схема

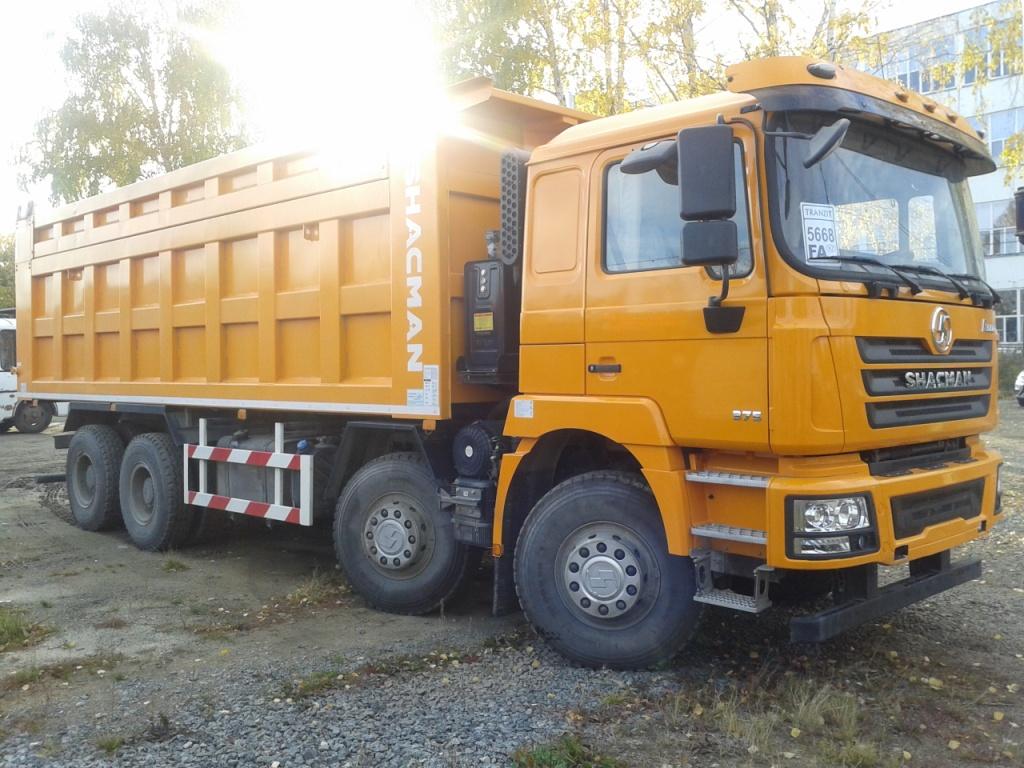

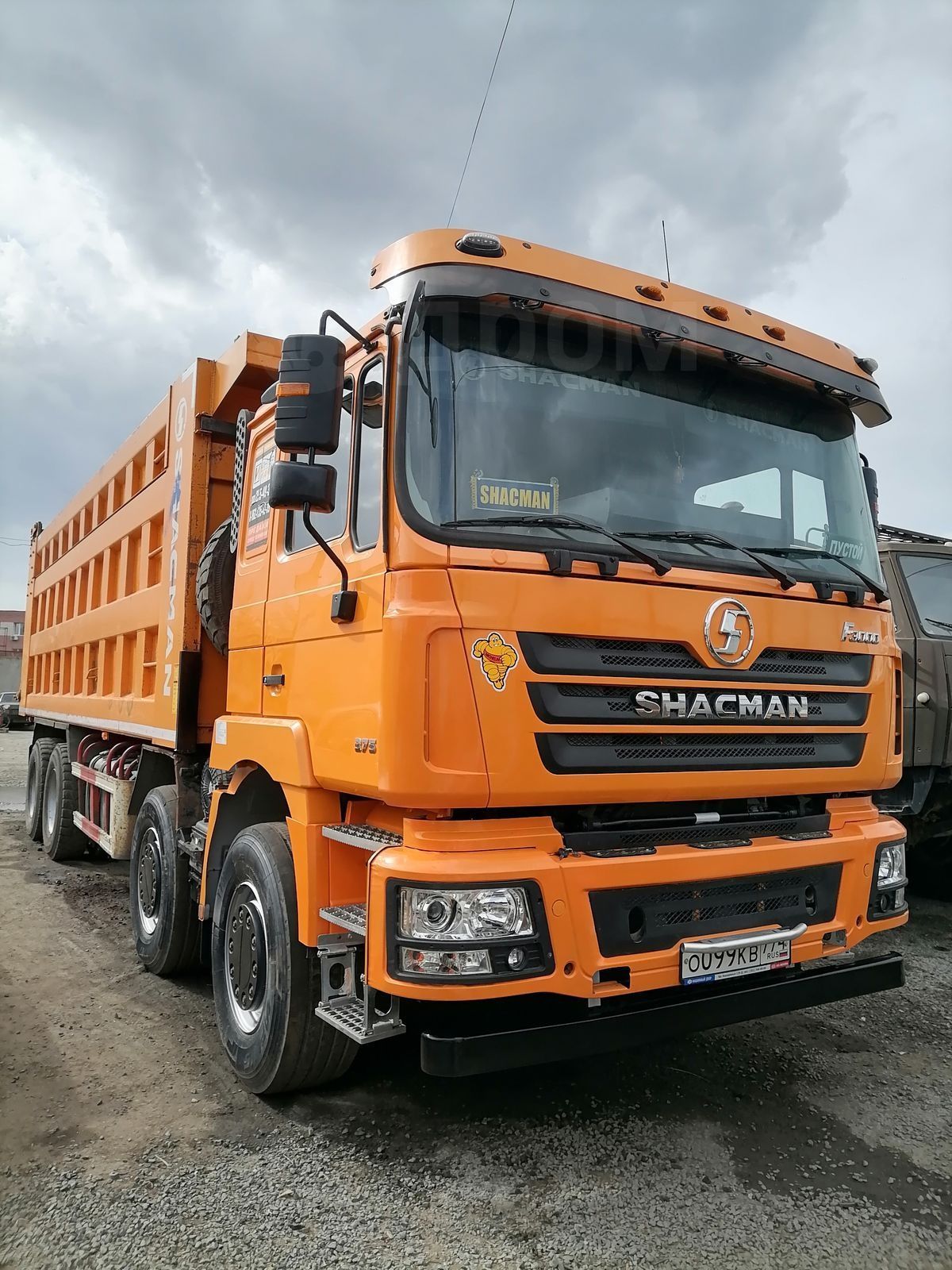

Фото самосвала Shacman F3000 8×4 SX3318DT366
